Die neue Generation der Differenzdruckmessung
Jedes Pascal zählt
Präzise Messwerte, einfache Inbetriebnahme und zuverlässige Regelungsfunktionen für die Gebäudeautomation

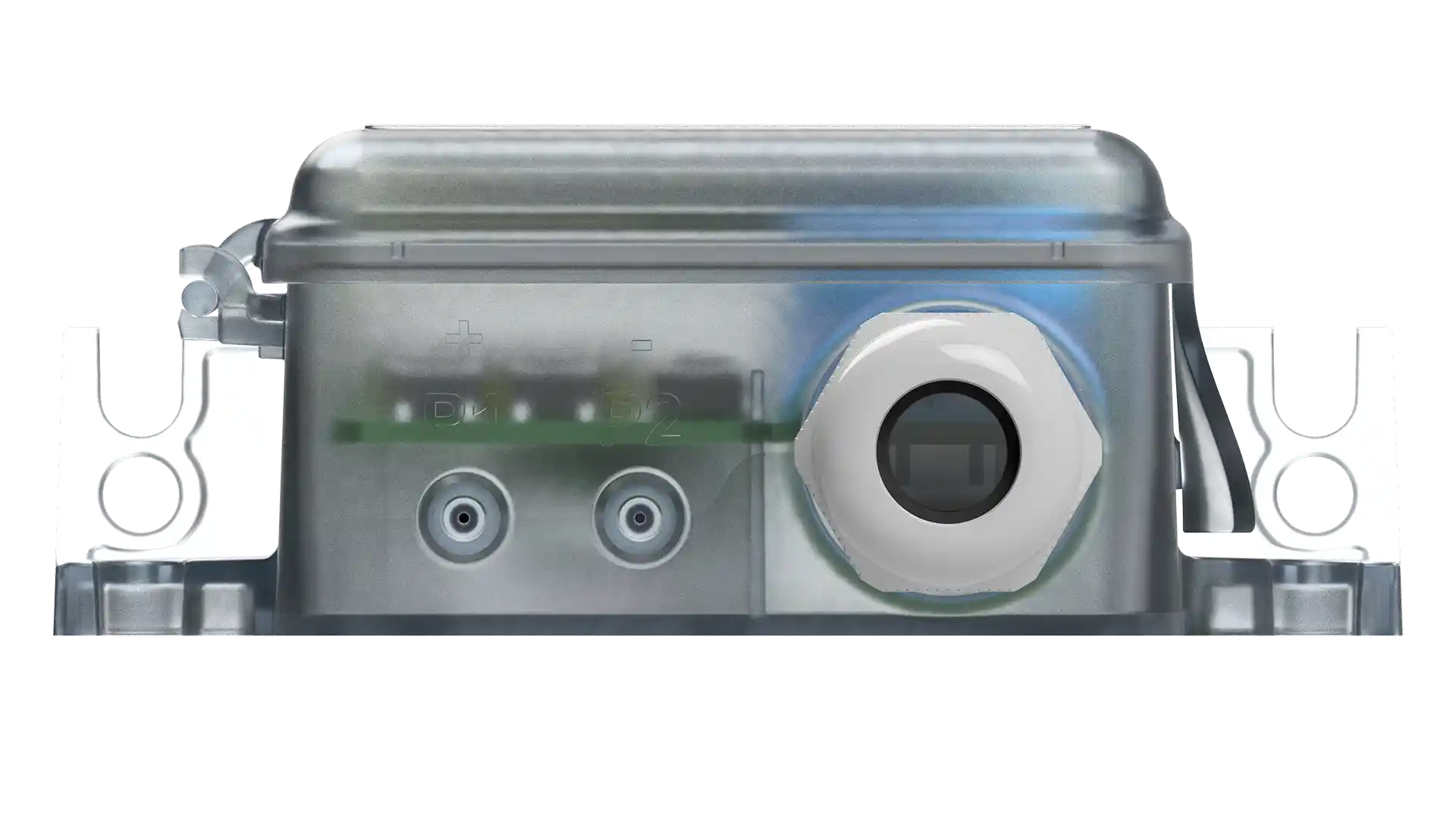

Die neue Serie DH400 bietet zuverlässige Lösungen für die Messung von Differenzdruck und Volumenstrom sowie die Regelung von Lüftungs- und Klimaanlagen. Je nach Anforderung stehen Ausführungen mit PID-Regelung oder Modbus-Schnittstelle zur Verfügung. Das optional hinterleuchtete LCD-Display zeigt die Messwerte direkt vor Ort an. Über die integrierten Bedientasten lassen sich die Geräte schnell und komfortabel parametrieren. Das spart Zeit bei Inbetriebnahme, Wartung und Service.
Für jede Anforderung die passende Lösung
Differenzdruck und Volumenstrom messen. Differenzdruck regeln.
Erforderliche Druckverhältnisse sicherstellen
Die zuverlässige Differenzdruckmessung ermöglicht die Überwachung von Filtern und Ventilatoren in HLK-Systemen. Darüber hinaus eignet sich die DH400-Serie zur Überwachung von Lüftungskanälen in Gebäuden sowie in Produktions- und Reinräumen.
Volumenstrom präzise messen und überwachen
Die DH400-Serie erfasst und überwacht den Volumenstrom in Lüftungskanälen, Lüftungsrohren und an Ventilatoren. So lassen sich definierte Volumenströme auch in anspruchsvollen Prozessumgebungen sicher einhalten.
Differenzdruck effizient regeln
Der integrierte PID-Regler ermöglicht eine wirtschaftliche und präzise Regelung von Ventilatoren. Frequenzumrichter und Klappenantriebe in Lüftungskanälen lassen sich direkt ansteuern.
Präzise über den gesamten Messbereich
Die DH400-Serie basiert auf modernster MEMS-Technologie (Micro-Electro-Mechanical Systems), bei der Sensorelement, Signalaufbereitung und Elektronik auf einem einzigen Chip integriert sind. Dies ermöglicht eine hohe Messgenauigkeit von bis zu ±0,5 % FS, selbst bei niedrigen Differenzdrücken, schnelle Ansprechzeiten von nur 20 ms sowie eine ausgezeichnete Langzeitstabilität.
Die bidirektionale Differenzdruckmessung steht über den gesamten Messbereich zur Verfügung. Acht optional wählbare Differenzdruckmessbereiche lassen sich direkt am Gerät einstellen und flexibel an unterschiedliche Anwendungen anpassen.
Technische Daten
* vorläufige Werte, Stand 09/2026. Zulassungen und Konformitäten sind ausführungsspezifisch.
Analoge Ausführungen ab Q1/2027. Modbus-Varianten ab Q3/2027 vorgesehen.
FAQ zu Huba Control DH400 Differenzdrucktransmittern
Messgrössen und Anwendungen
Was ist der Huba Control DH400 und wofür wird er eingesetzt?
Huba Control DH400 ist eine Serie von Differenzdrucktransmittern für Lüftungs- und Klimaanlagen sowie die Gebäudeautomation. Sie verbindet Differenzdruckmessung, Volumenstrommessung und PID-Regelung in einer Produktfamilie. Typische Anwendungen sind die Überwachung von Filtern und Ventilatoren, die Messung von Luftvolumenströmen und die Einhaltung definierter Druckverhältnisse in Gebäuden, Produktions- und Reinräumen.
Wie misst ein Differenzdrucktransmitter der DH400-Serie?
Ein Huba Control DH400 Differenzdrucktransmitter erfasst den Differenzdruck zwischen zwei angeschlossenen Messstellen und wandelt diesen in ein Ausgangssignal um.
Was unterscheidet DH421, DH423 und DH425?

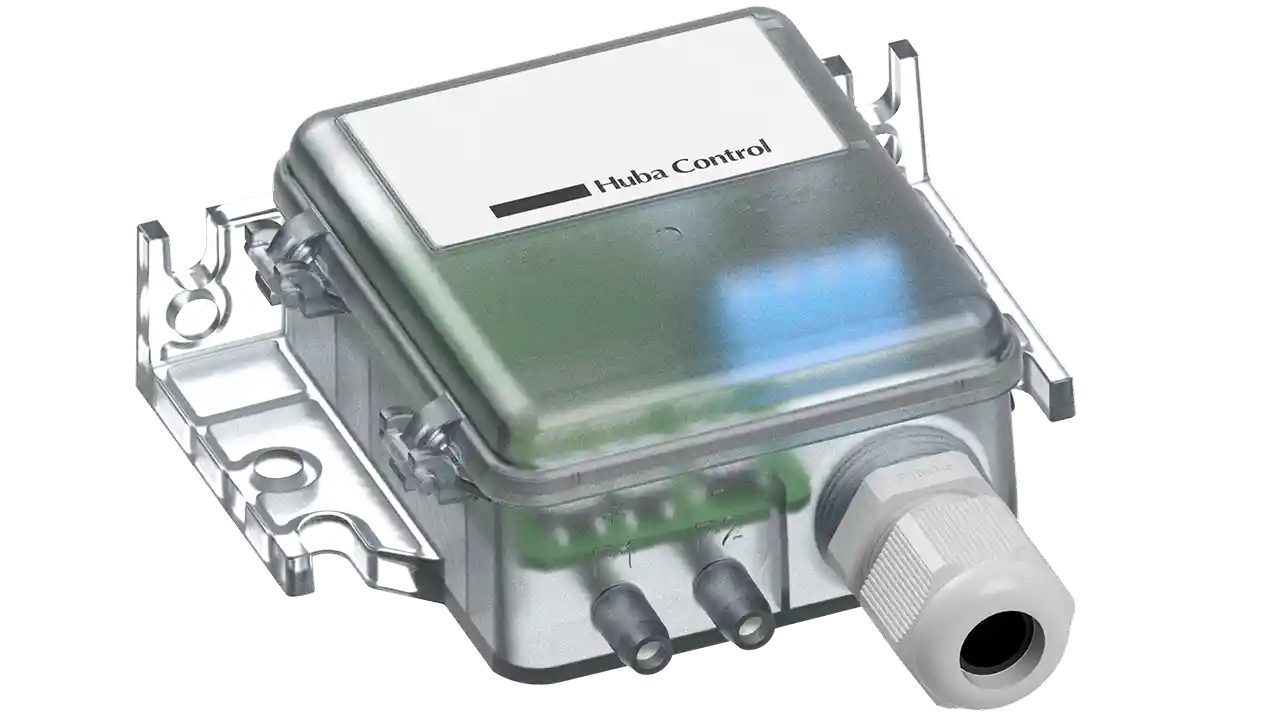

Huba Control DH421 liefert ein analoges Differenzdrucksignal. DH423 ist für die Volumenstrommessung vorgesehen. DH425 übernimmt die Differenzdruckregelung mit einem integrierten PID-Regler. Die Auswahl richtet sich deshalb zunächst nach der Aufgabe: Druck messen, Volumenstrom messen oder Druck regeln. Anschliessend werden Messbereich, Ausgangssignal und weitere Optionen passend zur Anwendung gewählt.
Welcher Huba Control Differenzdrucksensor eignet sich zur Filterüberwachung in Lüftungsanlagen?
Der Huba Control DH421 eignet sich zur kontinuierlichen Differenzdrucküberwachung an Filtern in Lüftungs- und Klimaanlagen. Er erfasst die Druckdifferenz zwischen den Messstellen vor und nach dem Filter und liefert ein analoges Signal für die Gebäudeautomation. Mit seiner hohen Genauigkeit bei niedrigen Drücken eignet sich DH421 perfekt für die Filterüberwachung in HLK-Systemen.
Kann DH400 Druckverhältnisse in Produktions- und Reinräumen überwachen?
Ja. Huba Control DH400 eignet sich zur Überwachung definierter Druckverhältnisse in Produktions- und Reinräumen sowie in Lüftungskanälen. Die Messstellen müssen so gewählt werden, dass sie die zu überwachende Druckdifferenz abbilden.
Was ist der Unterschied zwischen einem Differenzdrucktransmitter und einem Differenzdruckschalter?
Ein Differenzdrucktransmitter liefert ein kontinuierliches Messsignal; ein Differenzdruckschalter meldet das Über- oder Unterschreiten eines Schaltpunkts. Der Huba Control DH421 stellt ein analoges Differenzdrucksignal bereit und ermöglicht damit die laufende Auswertung. Für die Regelung von Druck steht innerhalb der DH400-Serie der DH425 mit integrierter PID-Regelung zur Verfügung.
Messbereiche und Parametrierung
Welche Differenzdruckmessbereiche bietet Huba Control DH400?
Die Huba Control DH400-Serie bietet bidirektionale Differenzdruckmessbereiche von ±25 Pa bis ±15 000 Pa. Der Gesamtbereich verteilt sich auf unterschiedliche Hardwareausführungen. Für DH421 stehen eine Hardware mit Messbereichsendwerten von 25 bis 2 500 Pa und eine Hardware mit Endwerten von 1 500 bis 15 000 Pa zur Auswahl. Die einstellbaren Messbereiche liegen jeweils innerhalb der gewählten Hardwareausführung.
Welche acht Messbereiche hat die DH421-Ausführung für niedrige Differenzdrücke?
Bei der Huba Control DH421-Ausführung für niedrige Differenzdrücke lassen sich die Messbereichsendwerte 25, 50, 100, 300, 500, 1 000, 1 500 und 2 500 Pa auswählen. Die Kennlinie bestimmt, ob der ausgewählte Endwert beispielsweise einen bidirektionalen Bereich oder einen Bereich von null bis zum Endwert beschreibt. Diese acht Einstellungen gehören zu derselben Hardwareausführung. DH421 lässt sich betreffend Druckbereich und Kennlinienbereich voreingestellt ausliefern oder im Feld final konfigurieren (über DIP-Switch und mit noch mehr Einstellmöglichkeiten über Tasten und LCD-Anzeige).
Welche acht Messbereiche hat die DH421-Ausführung für höhere Differenzdrücke?
Bei der Huba Control DH421-Ausführung für höhere Differenzdrücke lassen sich die Messbereichsendwerte 1 500, 2 000, 2 500, 5 000, 7 500, 10 000, 12 500 und 15 000 Pa auswählen. Die Kennlinie und die Zuordnung zum Ausgangssignal werden passend zur Messaufgabe festgelegt. Der Wechsel zwischen diesen Einstellungen ersetzt nicht den Wechsel zu einer anderen Sensorhardware. DH421 lässt sich betreffend Druckbereich und Kennlinienbereich voreingestellt ausliefern oder im Feld final konfigurieren (über DIP-Switch und mit noch mehr Einstellmöglichkeiten über Tasten und LCD-Anzeige).
Misst DH400 sowohl positive als auch negative Druckdifferenzen?
Ja. Huba Control DH400 unterstützt die bidirektionale Differenzdruckmessung über den jeweiligen Messbereich. Für DH421 stehen ausserdem Kennlinien von null bis zum Endwert, asymmetrische und inverse Kennlinien zur Verfügung. Die gewählte Kennlinie legt fest, wie der gemessene Druck dem elektrischen Ausgangssignal zugeordnet wird.
Welche Druckeinheiten unterstützt der Huba Control DH421?
Der Huba Control DH421 unterstützt die Druckeinheiten Pa, mbar und inWC. inWC bezeichnet Zoll Wassersäule. Die Einheit ist bei der Parametrierung und bei der Skalierung des Messsignals in der Steuerung einheitlich zu berücksichtigen. Ein Wechsel der Einheit erweitert den physikalischen Messbereich des Sensors nicht.
Sind kundenspezifische Druckbereiche und Kennlinien für DH421 möglich?
Ja. Für Huba Control DH421 sind benutzerdefinierbare Druckbereiche und Kennlinien möglich. Die Einstellung muss innerhalb der Grenzen der gewählten Hardware liegen. Wir stimmen den gewünschten Anfangs- und Endwert sowie die Zuordnung zum Ausgangssignal mit Ihnen ab. Geben Sie diese Anforderungen bei Ihrer technischen Anfrage an.
Ausgangssignale und Regelung
Ist DH421 mit 0–10 V oder 4–20 mA erhältlich?
Ja. Huba Control DH421 bietet die Spannungsausgänge 0–10 V, 2–10 V, 0–5 V und 1–5 V sowie die Stromausgänge 0–20 mA und 4–20 mA. Die passende Schnittstelle wird entsprechend dem Eingang der angeschlossenen Steuerung gewählt. Ausgangssignal, Kennlinie und Druckbereich müssen gemeinsam auf die Anwendung abgestimmt werden. DH421 lässt sich betreffend Ausgangssignal voreingestellt ausliefern oder im Feld final konfigurieren (über DIP-Switch).
Welche Zwei- und Dreileiter-Ausführungen gibt es für DH421?
Huba Control DH421 bietet die Spannungsausgänge und den Ausgang 0–20 mA als Dreileiter-Ausführungen. Für 4–20 mA stehen Zwei- und Dreileiter-Ausführungen zur Auswahl. Versorgung, Last und Verdrahtung richten sich nach der bestellten Ausführung. Für den elektrischen Anschluss gelten deren Anschlussplan und technische Daten.
Was bedeuten lineare und radizierte Kennlinie bei DH421?
Bei Huba Control DH421 folgt das Ausgangssignal mit linearer Kennlinie der gemessenen Druckdifferenz. Die radizierte Kennlinie bildet die Quadratwurzel der Druckdifferenz ab und unterstützt Anwendungen, in denen der Volumenstrom aus einem Differenzdrucksignal abgeleitet wird. Für eine korrekte Volumenstromauswertung sind zusätzlich die Messgeometrie und deren Kennwert erforderlich.

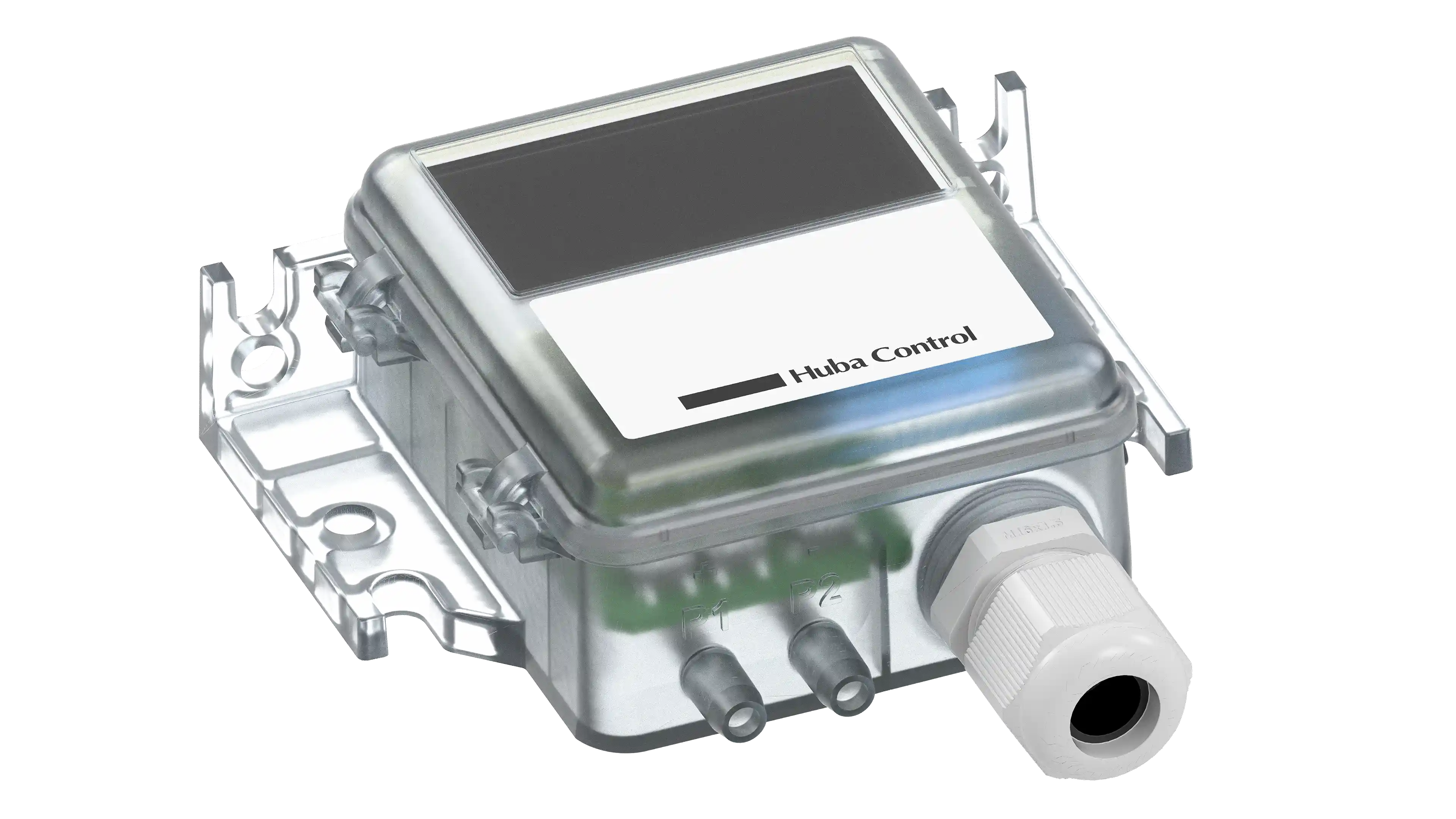

Wie misst Huba Control DH423 den Luftvolumenstrom in Lüftungskanälen?
Huba Control DH423 ist für die Volumenstrommessung in Lüftungskanälen, Lüftungsrohren und an Ventilatoren vorgesehen. Grundlage ist eine geeignete Differenzdruckmessung mit einer definierten Zuordnung zum Volumenstrom. Messgeometrie, Kennwert und erforderlicher Messbereich werden bei der Parametrierung berücksichtigt. Eine Druckdifferenz allein ergibt ohne diese Zuordnung noch keinen korrekt skalierten Volumenstrom.
Kann DH425 Ventilatoren und Klappenantriebe über einen PID-Regler ansteuern?
Ja. Huba Control DH425 verfügt über einen integrierten PID-Regler für die Differenzdruckregelung. Er vergleicht den Messwert mit dem Sollwert und liefert ein Stellsignal zur Ansteuerung von Frequenzumrichtern oder Klappenantrieben. Ausgangssignal und Reglerparametrierung müssen zum Stellglied und zur Dynamik der Lüftungsanlage passen.
Anzeige und Messqualität
Lässt sich die Filterung des Messsignals bei DH421 einstellen?
Ja. Huba Control DH421 bietet eine schnelle und eine langsame Filtereinstellung. Die langsamere Filterung glättet schwankende Signale stärker, während eine schnellere Einstellung Änderungen unmittelbarer weitergibt. Für die DH400-Serie ist eine Ansprechzeit von 20 ms vorgesehen. Bei der Systemauslegung sind zusätzlich die gewählte Filterung und die Ausgangskonfiguration zu berücksichtigen.
Gibt es Huba Control DH400 mit und ohne LCD-Display?
Ja. Huba Control DH400 ist mit optionaler lokaler LCD-Anzeige vorgesehen. Für DH421 stehen Ausführungen ohne Anzeige sowie mit einer Schwarz-Weiss-LCD-Anzeige und weisser Hintergrundbeleuchtung zur Auswahl. Das Display ermöglicht das Ablesen der Messwerte direkt am Gerät. Die gewünschte Anzeigeoption wird bei der Bestellung festgelegt.
Welche Parameter lassen sich bei DH400 vor Ort einstellen?
Huba Control DH400 lässt sich über die vorgesehenen Bedienelemente vor Ort parametrieren. Bei DH421 gehören dazu je nach Ausführung Messbereich, Kennlinie, Ausgangssignal und Filterung; für mehrere Einstellungen sind Voreinstellungen über DIP-Schalter vorgesehen.
Welche Messgenauigkeit erreicht Huba Control DH400?
Huba Control DH400 erreicht je nach Ausführung eine Messgenauigkeit im kalibrierten Temperaturbereich (−20 bis +70 °C) von ±0,5 % FS. Diese Leistungsangabe ist vorläufig. FS steht für Full Scale; die zugehörige Bezugsgrösse und die Prüfbedingungen sind Bestandteil der technischen Spezifikation. Für die Auswahl sind die Genauigkeitsangaben des konkreten Messbereichs und der gewählten Ausführung massgebend.
Was bedeutet der Kalibrierbereich von −20 bis +70 °C bei DH400?
Für Huba Control DH400 ist eine Kalibrierung von −20 bis +70 °C Umgebungstemperatur vorgesehen. In diesem Bereich erreicht der Sensor die angegebene Messgenauigkeit.
Auf welcher Sensortechnologie basiert Huba Control DH400?
Huba Control DH400 basiert auf MEMS-Technologie, bei der Sensorelement, Signalaufbereitung und Elektronik auf einem Chip integriert sind. Die Sensorplattform ermöglicht die präzise Erfassung niedriger Differenzdrücke, schnelle Messwertverarbeitung und hohe Langzeitstabilität. Die Leistungswerte werden für den jeweiligen Messbereich und die konkrete Geräteausführung spezifiziert.
Auswahl und Systemintegration
Wie wählt man einen Differenzdrucksensor für Lüftung und Gebäudeautomation aus?
Bei Huba Control DH400 beginnt die Auswahl mit der Funktion: Differenzdruck messen, Luftvolumenstrom messen oder Differenzdruck regeln. Danach bestimmen Messbereich, Messrichtung und elektrische Schnittstelle die passende Ausführung. Die Anzeige ist ein weiteres Auswahlkriterium.
Was unterscheidet einen DH400-Transmitter von einem einzelnen OEM-Differenzdrucksensorelement?
Huba Control DH400 ist eine Gerätefamilie für die Messung und Regelung in Lüftungs- und Klimaanlagen. Sie verbindet Sensorik mit Signalaufbereitung und geräteseitigen Funktionen wie Parametrierung, elektrischer Schnittstelle und optionaler Anzeige. Ein einzelnes OEM-Sensorelement wird dagegen in eine eigene Elektronik und Geräteplattform integriert. Die Auswahl richtet sich danach, ob ein komplettes Messgerät oder ein Sensorelement für die eigene Geräteentwicklung benötigt wird.
Wie lässt sich Huba Control DH400 mit anderen HLK-Differenzdrucktransmittern vergleichen?
Für einen technischen Vergleich der Huba Control DH400-Serie sind Messbereich, Messrichtung, Genauigkeitsbezugsgrösse, Ansprechzeit, Schnittstelle und Schutzart entscheidend. Auch lokale Anzeige, Parametrierung und das Verfahren zum Nullpunktabgleich beeinflussen die Auswahl. Genauigkeitsangaben sind mit derselben Bezugsgrösse und unter vergleichbaren Bedingungen zu bewerten. Innerhalb der DH400-Serie stehen Differenzdruckmessung mit DH421, Volumenstrommessung mit DH423 und PID-Regelung mit DH425 zur Auswahl. Verglichen werden sollten jeweils Ausführungen mit derselben Messaufgabe und denselben Betriebsbedingungen.
Kann Huba Control DH400 einen bestehenden Differenzdrucksensor vom Typ 699 ersetzen?
Wir prüfen eine passende DH400-Ausführung anhand der technischen Daten Ihres bestehenden Huba Control Typ 699 und der Anforderungen der Anlage. Dazu gleichen wir Druckbereich, Betriebsgrenzen, Anschlüsse, Bauraum, Signalart und Skalierung ab. Auch Anzeige und Einstellmöglichkeiten werden berücksichtigt. Die Ersatzempfehlung erfolgt für die konkrete Anwendung; eine allgemeine direkte Austauschbarkeit ist daraus nicht abzuleiten.
Wann ist ein fest installierter DH400-Transmitter statt eines mobilen Differenzdruckmessgeräts sinnvoll?
Ein Huba Control DH400 ist für die Einbindung in eine Anlage zur laufenden Differenzdruckmessung, Volumenstrommessung oder Druckregelung vorgesehen. Ein mobiles Differenzdruckmessgerät wird dagegen typischerweise für punktuelle Prüfungen und Service-Messungen eingesetzt. Für die kontinuierliche Auswertung in der Gebäudeautomation sind Funktion, Ausgangssignal und Parametrierung des DH400 auf die angeschlossene Steuerung abzustimmen.
Was ist der Unterschied zwischen Luftgeschwindigkeit und Luftvolumenstrom?
Die Luftgeschwindigkeit beschreibt, wie schnell Luft an einer Messstelle strömt. Der Luftvolumenstrom beschreibt, welches Luftvolumen pro Zeiteinheit durch einen Querschnitt transportiert wird. Huba Control DH423 ist für die Volumenstrommessung vorgesehen. Die Auswertung berücksichtigt die gewählte Messgeometrie und deren Kennwert; Luftgeschwindigkeit und Volumenstrom sind deshalb unterschiedliche Messgrössen.
Was ist beim Anschluss der Druckleitungen an DH400 zu beachten?
Bei Huba Control DH400 müssen die Druckleitungen den vorgesehenen Messstellen und den richtigen Geräteanschlüssen zugeordnet werden. Undichte Verbindungen, geknickte Leitungen und vertauschte Anschlüsse können das Messergebnis verändern. Für Montage und Inbetriebnahme gelten die Anschluss- und Bedienvorgaben der konkreten DH400-Ausführung.
Verfügbarkeit und technische Anfrage
Ab wann sind die analogen Huba Control DH400-Ausführungen verfügbar?
Wir planen die analogen Huba Control Ausführungen DH421, DH423 und DH425 ab Q1/2027. Sie decken Differenzdruckmessung, Volumenstrommessung und PID-Regelung ab. Musterbedarf, geplanten Serienstart und die gewünschte Ausführung stimmen wir mit Ihnen für die konkrete Anwendung ab.
Ab wann gibt es Huba Control DH400 mit Modbus RTU?
Wir planen die Huba Control DH400-Varianten mit Modbus® RTU ab Q3/2027. Für die Modbus-Ausführungen sind Geräte mit einem oder zwei Drucksensoren vorgesehen. Geben Sie bei Ihrer Anfrage die Anzahl der Messstellen, die erforderlichen Druckbereiche und den geplanten Einsatztermin an.
Welche Schutzart und Zulassung bietet Huba Control DH400?
Für die Huba Control DH400-Serie sind Ausführungen mit Schutzart IP65 und UL-Zulassung vorgesehen. Der konkrete Zulassungsumfang und die Bedingungen für die Schutzart werden für die jeweilige Geräteausführung festgelegt. Für Ihre Anwendung wählen wir die passende Ausführung anhand der Einbausituation und der erforderlichen Zulassungen aus.
Ist ein Kalibrierzertifikat für Huba Control DH421 erhältlich?
Ja. Für Huba Control DH421 bieten wir ein Kalibrierzertifikat als Option an. Geben Sie bei der Anfrage die gewünschte Geräteausführung, den Messbereich und die benötigte Dokumentation an. Wir stimmen den Umfang des Zertifikats mit Ihnen ab.
