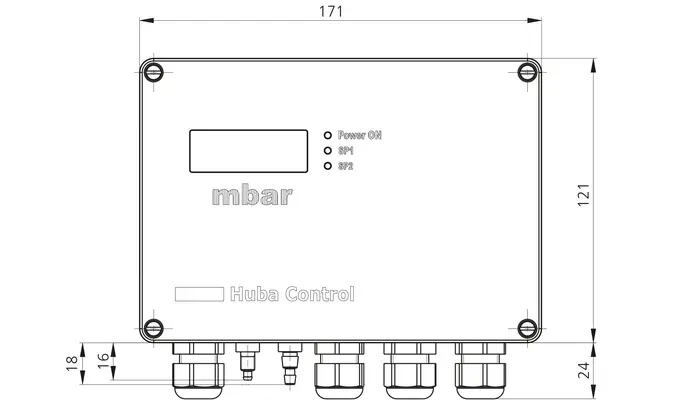

Dessins techniques
Téléchargements
Transmetteur de pression différentielle 698
Les modules de pression du type 698 sont spécialement adaptés à la surveillance des flux d'air et des pressions différentielles dans les installations de climatisation et dans les laboratoires. Le module est disponible au choix avec un affichage à 3 chiffres, deux commutateurs de valeurs limites sans potentiel ainsi qu'une graduation.
- Capteur de mesure robuste grâce à une excellente synergie entre la technique à membrane et l'élément en céramique
- Haute sécurité contre la surpression, même pour la plus petite plage de pression
- Montage et mise en service faciles
- Sans entretien
- Indice de protection IP élevé
Transmetteur de pression différentielle 698
Caractéristique du produit
Plage de mesure de pression
-1 ... 0 bar (Relativement); 0 ... 10 bar (Relativement); -5 ... 5 mbar (Différence); 0 ... 500 mbar (Différence)
Temps de réponse
<20 ms
Cycles de pression
<10 Hz
Afficheur
LED, 3 digits
Poids du capteur
440 g (Version 24 VDC); 640 g (Version 230 VAC)
Domaine d'utilisation
Fluides
Air; gaz neutre
Température du fluide
0 ... 70 °C
Surcharge admissible d'un côté
3 x FS (max. 14 bar à 20 °C et max. 7 bar à 70 °C)
Pression d'éclatement
5 x FS; 3 x FS (max. 14 bar à 20 °C et max. 7 bar à 70 °C)
Condition d'environnement
Température ambiante
-10 ... 70 °C
Température de stockage
-40 ... 70 °C
Matériau
Boîtier avec contact avec les médias
PA; PC; Ultem
Capteur avec contact avec les médias
Céramique Al2O3 (96 %); Silicium
Raccord de pression avec contact avec les médias
PVC
Tuyau de raccordement avec contact avec les médias
Silicone; PA
Membrane avec contact avec les médias
Silicone; Céramique Al2O3 (96 %); Silicium
Matériau d'étanchéité avec contact avec les médias
NBR
Données électriques
Charge admissible
2 ... 500 Ohm
Protection contre les inversions de polarité
Connexion contre connexion avec tension d'alimentation max. (Très basse tension); 230 VAC / 115 VAC uniquement sur la borne d'alimentation, transformateur résistant aux courts-circuits (Basse tension)
Indice de protection IP
IP 65
Seuil de valeur limite
Deux contacts inverseurs sans potentiel et réglables sur toute la plage (réglage par potentiomètre).; 250 VAC / 6A (Charge de contact); ~ 1 % E.M. fixe (Hystérésis de commutation)
Connexion électrique
bornes à vis pour 1.5 mm2
Instructions de montage
Position de montage
au choix (Erreur de position pour les versions avec étendue de mesure < 50 mbar = 0,13 mbar)
Montage
Trous de fixation intégrés dans le boîtier
Autorisation
Compatibilité électromagnétique
Conforme à la norme CE EN 61326-2-3
