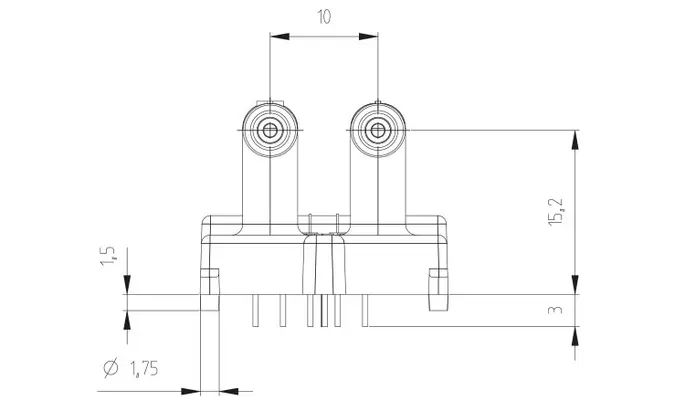

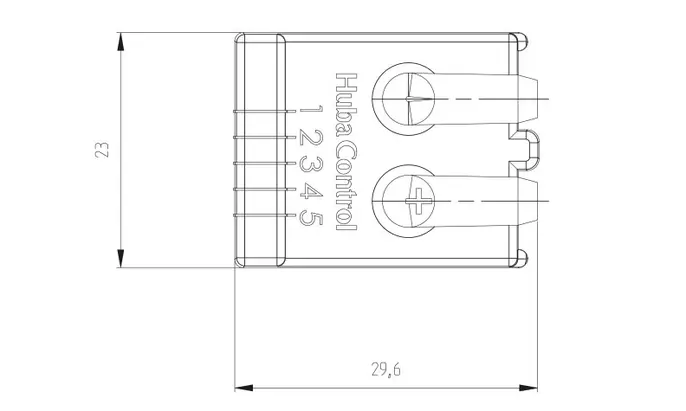

Dessins techniques
Téléchargements
Accessoires
Transmetteur de pression différentielle 664
Les transmetteurs de pression différentielle de type 664 sont adaptés aux basses pressions et aux fluides tels que l'air et les gaz neuronaux. Le transmetteur de pression est basé sur la technologie du silicium avec une bonne précision ainsi qu'une stabilité à long terme. Les dimensions compactes du boîtier conviennent aux applications où la taille joue un rôle important. En plus des sorties analogiques et ratiométriques, une sortie numérique I2C est disponible.
- Signal de sortie est compensé en température de -20 ... +70 °C, linéaire et amplifié
- Montage simple et rapide sur PCB
- Conception robuste
Transmetteur de pression différentielle 664
Caractéristique du produit
Plage de mesure de pression
-5 ... 5 mbar (Relative et différentielle); 0 ... 2000 mbar (Relative et différentielle); 0 ... 2000 mbar (Absolue); 800 ... 1200 mbar (Capteur barométrique)
Temps de réponse
<2 ms
Raccord de pression
Raccord de tuyau (Ø 4.8 mm); Raccord en plastique (Ø 3.9 mm / M6x0.75)
Poids du capteur
1.5 g (en plus)
Domaine d'utilisation
Fluides
Air; gaz neutre
Température du fluide
-40 ... 85 °C
Surcharge admissible d'un côté
10 x FS; 3 x FS
Pression d'éclatement
15 x FS; 5 x FS
Condition d'environnement
Température ambiante
-40 ... 85 °C
Température de stockage
-40 ... 100 °C
Matériau
Boîtier
LCP
Substrat
Céramique Al2O3 (96 %)
Elément de mesure
Silicium
Adhésifs
silicone, époxy
Raccords en plastique
PC
Données électriques
Consommation de courant
<5 mA
Protection contre les inversions de polarité
garanti mécaniquement
Spécification I2C
Résistances pull-up pour horloge et données ≥ 1kOhm sur VDD, capacité ≤ 200 pF (spécification utilisateur); Fréquence d'horloge ≤ 100 kHz (standard 100 kbit/s)
Indice de protection IP
IP 00
Classe de protection
3
Instructions de montage
Position de montage
au choix
Montage
Montage par encliquetage ou par impression
Processus de brasage
convient pour soudures à la vague ou manuelle.; ne convient pas pour le brasage par refusion
Autorisation
Compatibilité électromagnétique
selon EN 61326-2-3 (Version câble : Longueur du câble max. 3 m)
Transmetteur de pression différentielle 664
Transmetteur de pression différentielle 664
FR
Fiche Technique 664
Fiche Technique
PDF
DE
EN-GB
FR
Mode d‘emploi 664
Mode d‘emploi
PDF
Transmetteur de pression différentielle 664
Numéro de commande
Accessoires
101817
Connecteur RAST 2.5
avec câble; 110 cm; 3 pôles
111668
Connecteur RAST 2.5
avec câble; 30 cm; 3 pôles
112282
Connecteur RAST 2.5
avec câble; 150 cm
