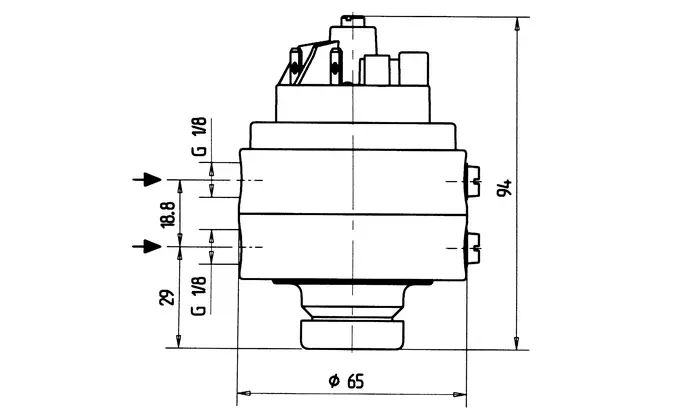

Dessins techniques
Téléchargements
Interrupteur de pression différentielle mécanique 630
Les interrupteurs de pression différentielle du type 630 conviennent à la surveillance du flux dans les installations sanitaires et de chauffage ou au contrôle de niveau dans la technique générale des procédés. Leur construction extrêmement robuste permet une pression de système et une surcharge unilatérale jusqu'à 20 bars.
- Haute sécurité contre la surpression sur les deux raccords (P1, P2) jusqu'à 10/20 bar
- Mécanique fonctionnellement simple et robuste avec une grande sécurité de fonctionnement
- Aussi pour les fluides et les gaz légèrement agressifs
- reproductibilité jusqu'à < ±0,4 mbar
Interrupteur de pression différentielle mécanique 630
Caractéristique du produit
Plage de mesure de pression
6 ... 5500 mbar (Relative et différentielle)
Poids du capteur
380; 1000 g
Domaine d'utilisation
Fluides
Fluides; gaz neutre
Température du fluide
-40 ... 80 °C
Surcharge admissible
10 bar (et pression maximale admissible du système (P1 > P2)); 20 bar (et pression maximale admissible du système (P1 > P2))
Pression d'enclenchement
>6 mbar
Différentiel de commutation
>3 mbar
Condition d'environnement
Température ambiante
65 °C
Température de stockage
-40 ... 80 °C
Matériau
Boîtier avec contact avec les médias
aluminium anodisé; Laiton; laiton nickelé
Membrane avec contact avec les médias
Base NBR; FPM; EPDM; Silicone
Autres pièces avec contact avec les médias
X14CrMoS 17 (14104); X5CrNi18-10 (14301); X10CrNi18-8 (14310); Groupe d'acier A2 pour vis; Polyacétate-C, polyamide
Données électriques
Tension nominale type de courant
250 VAC
Courant nominal pour charge résistive
1
Courant nominal pour charge inductive
0,5
Système de contact
Contact inverseur
Durée de vie
10000000 Schaltspiele (mécanique)
Indice de protection IP
IP 00 (Sans capot); IP 54 (en cas de position de montage - capot supérieur); IP 65 (avec joint torique)
Connexion électrique
Bornes à vis (Option); Fiche plate 6.3 mm (Fiches AMP); Presse-étoupe PG11 (Capot); Presse-étoupe PG9 (Capot)
Instructions de montage
Position de montage
Pour les points de commutation réglés en usine, indiquer la position de montage; Raccords de pression vers le bas (Pour les fluides); Si la position de montage est modifiée après le réglage, les points de commutation changent.; Les plages de réglage sont définies en relation avec la position de montage (raccords de pression vers le bas).
