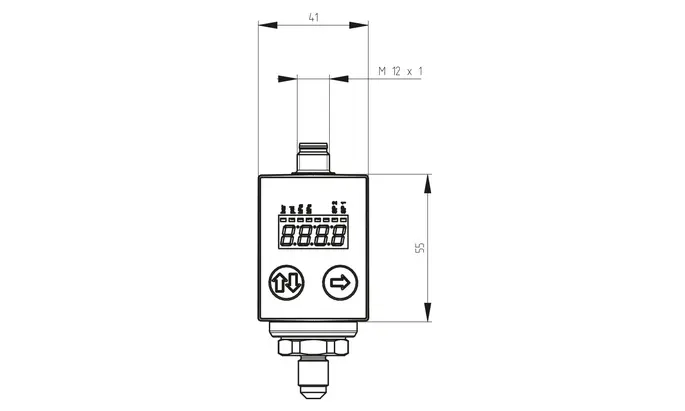

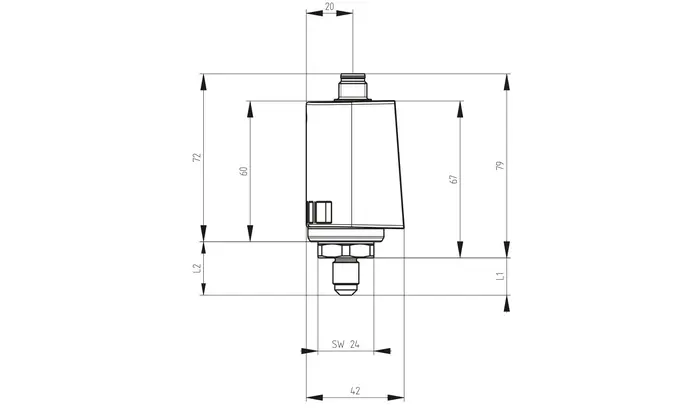

Dessins techniques
Téléchargements
Accessoires
Transmetteur de pression 540
Les transmetteurs de pression programmables commandés par µP du type 540 possèdent un design industriel robuste. Un menu de configuration avec jusqu'à deux points de commutation programmables permet de régler facilement les paramètres à l'aide de deux touches de fonction faciles à utiliser. Tous les appareils disposent d'une fonction de diagnostic. Le grand affichage LED à 4 chiffres garantit une bonne lisibilité. Les transmetteurs de pression 540 sont basés sur la technologie à couche épaisse développée par Huba Control, dans laquelle la cellule de mesure de pression est soudée sans joint au capteur de pression.
- Construction compacte et robuste
- Haute sécurité contre la surpression
- Affichage bien lisible
- Simplicité d'utilisation
- Possibilités de diagnostic
- Disponible avec signal analogique
- Avec jusqu'à deux sorties de commutation programmables
Transmetteur de pression 540
Caractéristique du produit
Plage de mesure de pression
0 ... 600 bar (Relativement)
Temps de réponse
<5 ms
Cycles de pression
<100 Hz
Afficheur
4 digits LED 7 segments, pour l'affichage de la valeur de pression et des paramètres.; DEL pour l'affichage de l'état de commutation.; DEL indiquant l'unité de pression sélectionnée.
Fonction de diagnostic
Action manuelle par le clavier : contrôle complet de l’électronique et de la cellule de mesure, ainsi que des pics de pression mémorisés.; Interrogation numérique par automate (réponse avec signal 50 % E.M. 12 mA ou 5 V)
Poids du capteur
<120 g
Domaine d'utilisation
Fluides
Fluides; Gaz
Température du fluide
-20 ... 80 °C
Surcharge admissible
3 x FS (max. 1500 bar)
Pression d'éclatement
6 x FS (max. 2500 bar)
Condition d'environnement
Température ambiante
-20 ... 80 °C
Température de stockage
-40 ... 80 °C
Matériau
Boîtier
Polyarylamide 50 % fibre de verre noire
Elément de mesure avec contact avec les médias
Acier inoxydable
Raccord de pression avec contact avec les médias
Acier inoxydable 1.4404 (AISI 316L)
Données électriques
Alimentation
17 ... 33 VDC
Charge
10 ... 500 Ohm
Consommation de courant
<50 mA
Protection contre les inversions de polarité
Protégé contre les courts-circuits et les inversions de polarité. Chaque borne peut être reliée avec une autre et cela avec une tension d’alimentation max.
Classe de protection
3
Programmation
Généralités
Tous les réglages peuvent être effectués sans pression ou pendant le fonctionnement, il existe un réglage standard usine.
Plage de réglage sortie analogique
75 ... 125 % FS
Plage de réglage sortie numérique
8 ... 100 % FS (pression croissante); 5 ... 97 % FS (pression décroissante)
Plage de réglage du délai d'activation
0 ... 50 s (pour contact à ouverture ou à fermeture)
Plage de réglage de la temporisation de la commutation vers le repos
0 ... 50 s (pour contact à ouverture ou à fermeture)
Instructions de montage
Position de montage
au choix (Recommandation : Connexion électrique vers le bas)
Autorisation
Compatibilité électromagnétique
Conforme à la norme CE EN 61326-2-3 et EN 50121-3-2
Choc
100 g, 11 ms, onde demi-sinus, les 6 directions, chute libre de 1 m sur béton (6x) (selon la norme IEC 68-2-27)
Vibration
20 g, 15 ... 2000 Hz, 15 ... 25 Hz avec amplitude ± 15 mm, 1 octave/minute, dans les 3 directions, 50 cycles permanents (selon la norme IEC 68-2-6)
Certification eau potable
NSF/ANSI 61/372 selon MH60087; WRAS
Transmetteur de pression 540
Transmetteur de pression 540
FR
Fiche Technique 540
Fiche Technique
PDF
EN-GB
DE
FR
Mode d‘emploi 540 548
Mode d‘emploi
PDF
EN-GB
Drinking water authorisation WRAS
Certification eau potable WRAS
Certificat
PDF
EN-US
Drinking water approval UL
Certificat
PDF
Transmetteur de pression 540
Numéro de commande
Accessoires
104551
Certificat de calibration
105073
Dissipateurs thermiques
avec filetage extérieur G ½ - filetage intérieur G ¼
105074
Dissipateurs thermiques
avec filetage extérieur G ¼ étanche à l'avant - filetage intérieur G ¼
114564
Connecteur droit pour câble
pour connecteur M12x1 avec câble; (avec sortie de température); 200 cm; 5 pôles
118099
Connecteur droit pour câble
pour connecteur M12x1 avec câble; (avec homologation UL); 200 cm; 5 pôles
118716
Équerre de fixation
avec vis
