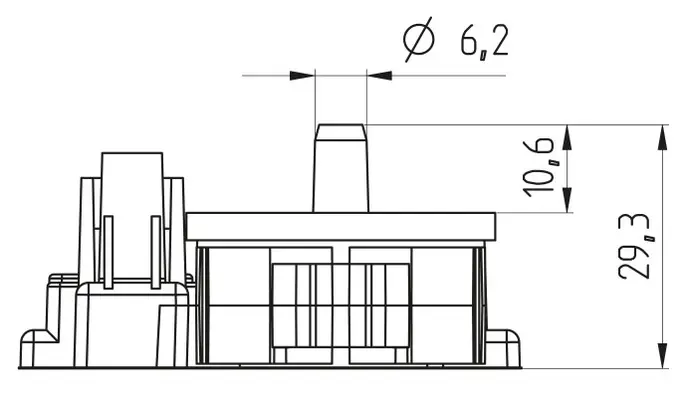

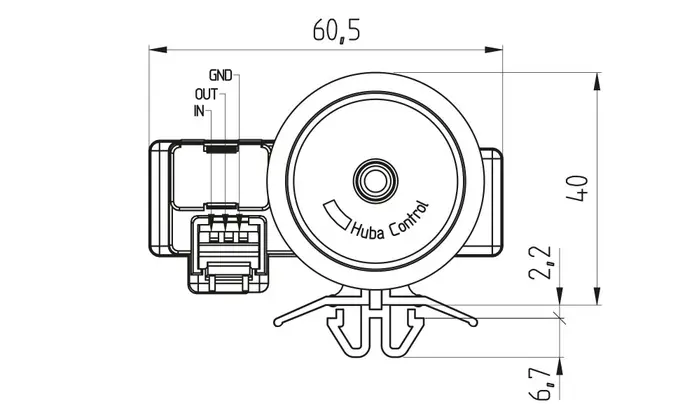

Dessins techniques
Téléchargements
Accessoires
Transmetteur de pression 400
Les transmetteurs de pression de type 400, dotés d'une technologie éprouvée de barre de flexion en céramique, ont des signaux de capteur équilibrés et compensés en température, disponibles sous forme de sortie en tension. Le signal de sortie en tension (VDC) est amplifié, linéaire et peut être traité directement dans des systèmes de commande électroniques. Ils sont idéalement utilisables pour la mesure de niveau continue dans les machines à laver, les lave-vaisselle automatiques, etc.
- Construction robuste, élément de détection sans contact avec le fluide
- Conception pour une production en grande quantité et un prix attractif en conséquence
- la fabrication est entièrement automatisée, y compris la compensation en ligne du point zéro et de la valeur finale
- Fixation spéciale par encliquetage pour un montage efficace d'une seule main dans différentes épaisseurs de tôle
Transmetteur de pression 400
Caractéristique du produit
Plage de mesure de pression
0 ... 60 bar (Relativement)
Temps de réponse
<10 ms
Cycles de pression
<10 Hz
Poids du capteur
17 g
Domaine d'utilisation
Fluides
Fluides; Gaz
Température du fluide
0 ... 70 °C
Surcharge admissible
200 mbar
Pression d'éclatement
500 mbar
Condition d'environnement
Température ambiante
0 ... 70 °C
Température de stockage
-10 ... 70 °C
Matériau
Boîtier
Polypropylène
Membrane
Élastomère thermoplastique
Données électriques
Sortie
10 ... 70 %
Alimentation
5 VDC (±5%)
Consommation de courant
<3 mA (à la une tension nominale, avec une charge de 50 kOhms)
Indice de protection IP
IP 00
Classe de protection
3
Autorisation
Compatibilité électromagnétique
Le produit est exclusivement destiné à être monté dans des appareils qui répondent aux exigences des directives CE. La preuve du CE est à fournir par le client.
Instructions de montage
Position de montage
Raccord de pression et connexions électriques vers le bas (Membrane horizontale (recommandation)); Raccord de pression latéral, signal environ 0,3 mbar plus élevé que la pression effective. 3) (Membrane verticale (selon accord))
Montage
montage par encliquetage pour des épaisseurs de tôle de 0,9 à 1,5 mm
Transmetteur de pression 400
Transmetteur de pression 400
Transmetteur de pression 400
FR
Fiche Technique 400
Fiche Technique
PDF
Transmetteur de pression 400
Numéro de commande
Accessoires
101817
Connecteur RAST 2.5
avec câble; 110 cm; 3 pôles
104551
Certificat de calibration
111668
Connecteur RAST 2.5
avec câble; 30 cm; 3 pôles
112282
Connecteur RAST 2.5
avec câble; 150 cm
